受電とは？受電設備の仕組みを法人向けにわかりやすく解説

受電とは？

受電の定義とは

電力における受電の定義とは、事業所が電力会社の送電網から電力を受け取ることです。受電設備などを整備して、送電網から建物や設備に電力を引き込むことで使用できる状態にします。

受電設備は、電力会社から送られてくる高圧や特別高圧の電気を受け入れ、ビルや工場などの施設で利用しやすい電圧に変換して、分配する役割を担います。

高圧受電と低圧受電の違いとは

利用できる電力の大きさによって、受電は特別高圧、高圧、低圧に分かれています。

特別高圧は契約電力が2,000kW以上で、大量に電気を使用する大規模な工場などに向く受電になります。敷地内に受電設備であるキュービクルを設置する必要があります。

高圧は契約電力が50kW以上2,000kW未満です。事業所向けの受電で、やはりキュービクルを設置する必要があります。

低圧は契約電力が50kW未満です。家庭のほか、法人では小規模な店舗や事業所向けになります。キュービクルを設置する必要はありません。

高圧受電のメリットとデメリットとは

高圧受電のメリットに、基本料金単価が低圧に比べて安くなることが挙げられます。最も基本料金単価が安くなるのは特別高圧で、次いで高圧が安くなります。

デメリットは、キュービクルを設置する必要があるため、導入する際に多額の初期費用がかかることです。また、定期的な保守点検にもコストがかかります。

ただ、電力使用量が多い場合には、キュービクル導入にかかる費用よりも、毎月の電気料金が安くなるメリットが上回るケースもあります。

受電設備の構成とは

受電設備の構成とキュービクル

高圧の受電設備は、大きく分けて開放型とキュービクル式があります。開放型は鋼材のフレームなどで基礎を作り、内部に計器類などを設置する受電設備です。大容量の電力を必要とする工場などの設備で使われています。

一方のキュービクル式は、金属製の箱に必要な機器類を収めた受電設備です。中規模の電力を使用する施設などで使用されています。キュービクルの内部は、高圧の電気を受電し、変圧し、配電をするための様々な機器で構成されています。 主なものに、電圧を上げたり下げたりする変圧器（トランス）や、流れ込む電気を計測して電圧を測定する電圧計や、電流を測定する電流計などがあります。

また、供給された電力のロスを減らし、効率を高める役割を果たすのが高圧進相コンデンサです。このほかにも、区分開閉機や遮断器、制御装置、低圧配電設備など、多くの機器があります。

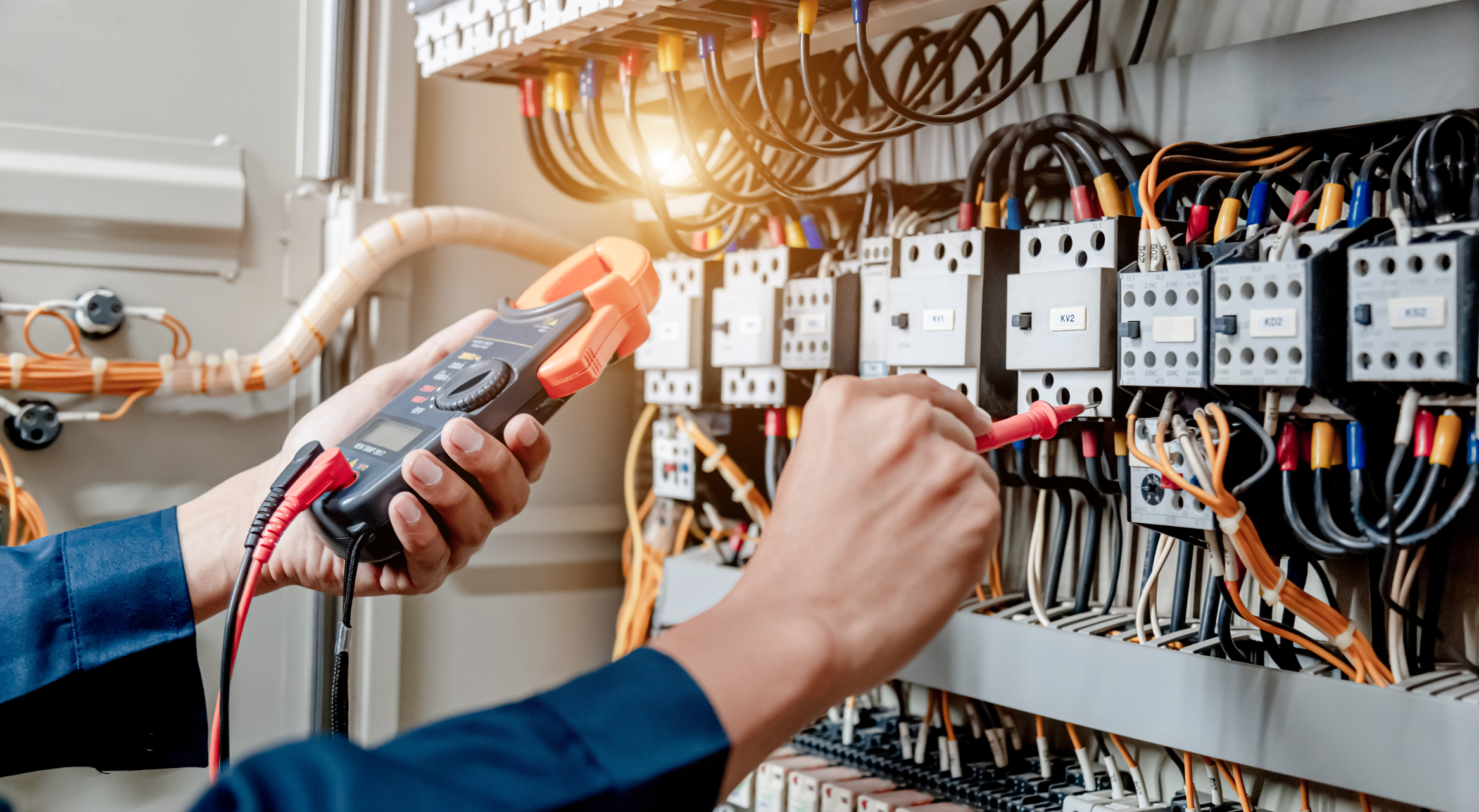

受電設備の保安点検の基本は

受電設備であるキュービクルは複雑な構造になっているため、専門的な知識と技術が必要になります。そのため、電気主任技術者による定期的な保安点検が電気事業法によって義務付けられています。

キュービクルを設置している法人や事業者は、電気主任技術者を自社で雇用するか、もしくは経済産業省の外部委託承認制度を利用して、外部の電気主任技術者に点検・管理を委託する必要があります。

保安点検には年次点検と月次点検の2種類があります。点検を怠ると、停電事故や、周辺地域全体に停電が起こる波及事故、それに火災事故などのリスクが高まります。また、電気事業法に違反したとして5年以下の懲役または100万円以下の罰金が課せられることがあります。点検は必ず実施しましょう。

受電設備の更新のタイミングとは

キュービクルは法定耐用年数が15年、実用耐用年数が15年から20年とされています。このため、キュービクルの導入後は、一般的に15年から20年に一度更新が必要になります。

更新の際には、耐用年数が迫っている機器や、耐用年数が過ぎている機器については、新しいものに交換します。キュービクル全体を新しいものに交換するケースもあります。

更新の工事には基本的に1日、長い場合には2日かかります。キュービクルの大きさによって費用が異なるほか、レッカー車や高所作業車が必要になるなど、設置する場所によって変わってきます。

受電と契約電力・基本料金との関係は

高圧受電の契約電力の決定方法とは

高圧受電の契約電力は、50kW以上500kW未満は実量制、500kW以上は特別高圧も含め協議制によって決まります。

実量制は当月を含む直近12か月間に記録された、30分ごとの最大需要電力であるデマンド値の最大値が当月の契約電力になります。

協議制はその名称の通り、電力会社と電力を使用する需要家の協議によって決定されます。負荷設備や受電設備の容量、業種ごとの負荷率などをもとに協議します。

高圧受電の基本料金の計算式とは

高圧電力の電気料金は、基本料金＋電力量料金＋市場価格調整額・燃料費調整額＋再エネ賦課金で計算されます。

このうち基本料金は、基本料金単価×契約電力×力率割引・割増の計算式によって算出されます。

つまり、契約電力が基本料金に影響します。契約電力が大きくなれば、一般的には基本料金は高くなります。ただ、前述の通り高圧の基本料金単価は安く設定されているので、電力使用量が多い場合には、毎月の電気料金は割安になります。

高圧受電の更新と電力契約の見直し

高圧受電の場合、受電設備であるキュービクルを更新するタイミングは、電力契約の見直しを行うのにも適したタイミングになります。

基本料金は契約電力が影響するので、キュービクルを更新することで最適化され、同じ量の電力を使用しても、更新前の機器より契約電力が低くなる可能性があります。

特に電力使用量が大きい施設の場合は、契約電力を見極め、電力契約を見直すことで、大幅なコストダウンにつながる可能性があります。キュービクルの更新と、電力契約の見直しは、同じタイミングで進めることをおすすめします。

エバーグリーンでは法人向けに、事業所・商店・飲食店など小規模な事業者に適した低圧のプランと、高圧については5つの料金プランを用意しています。さらに、環境価値を持つ非化石証書を組み合わせることで、実質的に再生可能エネルギーを提供し、CO₂排出係数をゼロにできるCO₂フリープランを全てのプランにオプションで付加することも可能です。以下のリンクからぜひご検討ください。
